概述

HY-LXQD系列6～35kV电压互感器中性点用非线性电阻消谐阻尼器（简称一次消谐器），是安装在6～35kV电压互感器（以下简称压变或PT）一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的SiC为基材，经大吨位的压机压制成高密度的长方形或圆饼状的坯体，在还原气氛下，经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。

该产品完全符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。

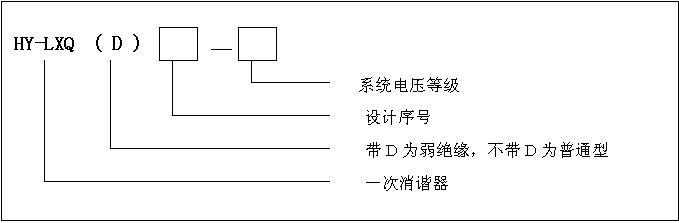

型号说明

根据系统电压分类，HY-LXQD系列一次消谐器分为6kV、10kV、35kV三种；根据设计序号分类，消谐器分为HY-LXQⅠ、HY-LXQⅡ、HY-LXQⅢ型，其中LXQⅠ型为长方形的消谐器，HY-LXQⅡ、HY-LXQⅢ型为圆柱形的消谐器。HY-LXQⅠ、HY-LXQⅡ型消谐器为6kV、10kV系统通用型；HY-LXQⅢ型把6kV系统和10kV系统用的消谐器细分开，针对性更强。

如：HY-LXQDⅡ－10 为10kV系统用、弱绝缘、圆柱形一次消谐器。

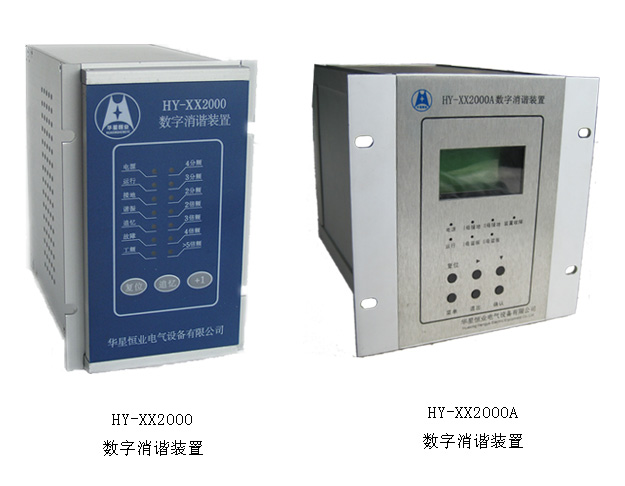

在小接地电流系统，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接接地。当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗XC处于匹配区时，易产生了谐振。 HY-XX系列消谐装置适用于6～35kV供电系统，自动消除系统铁磁谐振。对于一次消谐的系统，在二次侧配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

选型表
